今天將由小編給大家介紹下冷彎型鋼輥型計算機輔助設計與制造技術(CAD／CAM/CAE)的發展

CAD／CAM/CAE技術應用于冷彎成型行業，解決轎車門窗、農用車車廂板、彩板及不銹鋼門窗、異型管成型、寬幅壓型板等關鍵生產技術問題，以及應用FEA技術實現了復雜截面的仿真成型、預沖孔畸變的控制、超高強度鋼的成型、高精度復雜型面成型輥的制造技術。為企業開發新產品，采用新技術、新工藝，提供了技術支持和服務。

一、冷彎的CAD技術設計范例

采用德國data M的專業軟件COPRA作為設計的基本工具。COPRA經過二十年的不斷發展，目前已成為國際上本行業事實上的CAD應用標準，在六、七十個國家擁有數百個用戶群，在我國居于領先地位的企業也都采用了這一軟件作為設計工具。實際引用例如:轎車門窗復雜截面的成型設計、彩板及不銹鋼門窗、車廂板以及寬幅壓型板、異型管的成型設計。

二、冷彎的FEA仿真技術設計范例

CAE即計算機輔助工程(Computer Aided Engineering)，該技術在冷彎成型中的應用主要體現在FEA即有限單元分析(Finite Element Analyses)的方法。目前該領域成為國內外學者研究的熱點，能否將這一技術應用于生產實踐，解決具體的工程實例，是當前的一個重要問題。經過幾年的探索，我們成功地解決了一些生產實際問題，取得了良好的效果。實際引用例如：雙倍折邊及小內圓角的FEA仿真、預沖孔的FEA仿真。

三、 型輥的CAM制造與高精度機組

一套復雜的成型輥有數百件，且其輪廓各不相同。在生產過程中，輥型的軸向精度要求遠遠大于徑向，外輪廓幾何形狀要符合于板的變形規律。采用CNC(Computer Numerical Control計算機數控)技術以及CAM技術是解決這一問題最好的方法。

四、 CNC機床加工成型輥

使用CNC機床對淬火后的成型輥進行精加工，消除熱處理殘余變形可以獲得高硬度、高精度的復雜截面成型輥。將CAD設計的輥型輪廓直接轉換為數控加工的G代碼，并通過計算機的通訊接口導人數控機床，不但減少了編程時間和輸入時間，更主要的是保證了數據轉換和傳輸?shù)臏?zhǔn)確性，實現了CAD／CAM一體化技術。

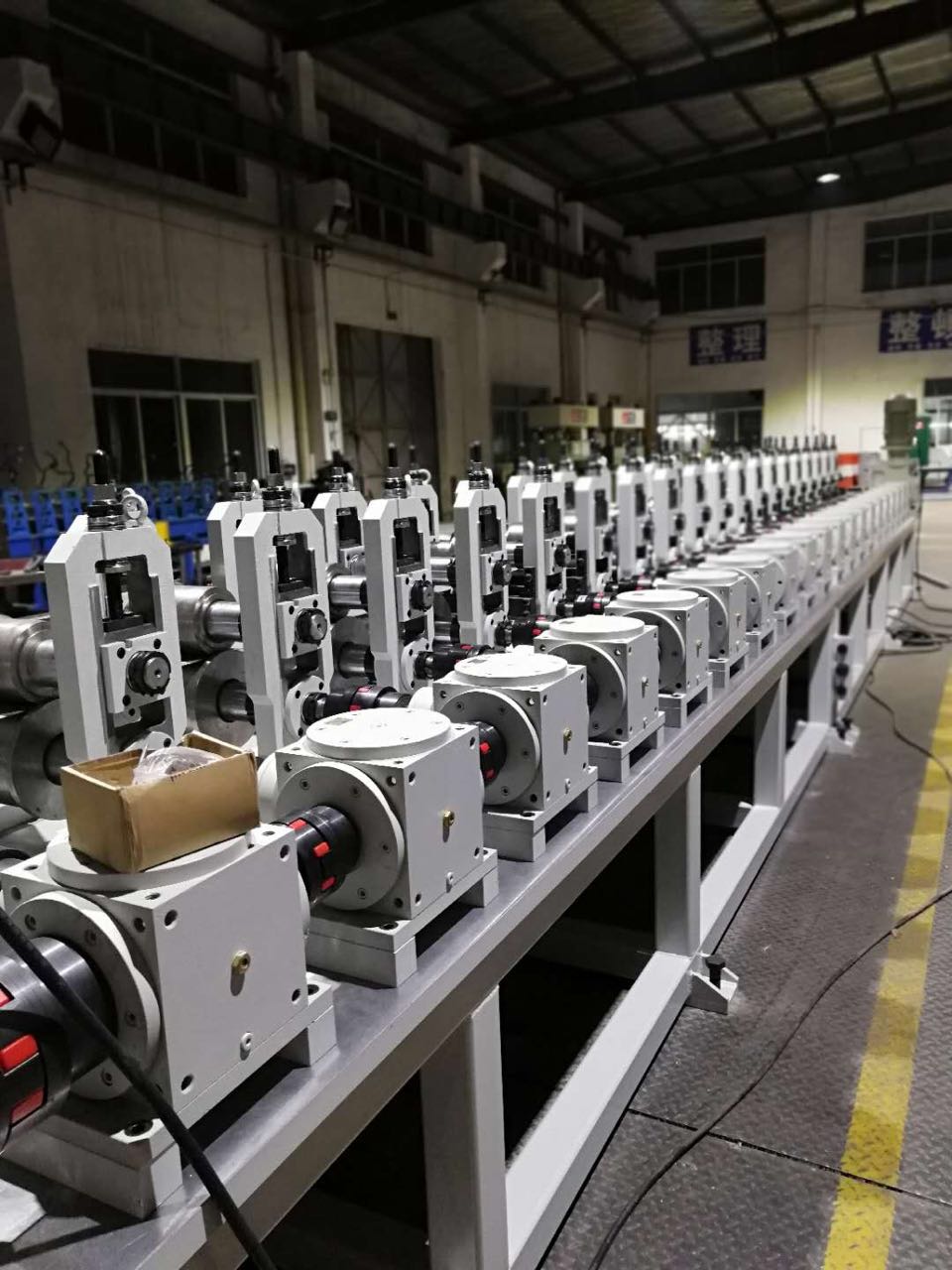

五、 高精度冷彎成型機組

生產高精度的產品，不但要有高精度的成型輥，高精度的機組也是重要因素。我們幫助上海樂孚明公司制定了高精度機組的企業標準，采用激光和光學檢測手段保證了關鍵的精度指標。高精度的生產線已經成功用于轎車部件的幾條生產線，基本上達到了進口機組的水平。

今天就為小編就為大家介紹到這里，希望通過今天的講解對大家有所幫助。
